Þrír helstutegundir blástursmótunarvélaeru extrusion blása mótun (EBM), innspýting blása mótun (IBM), og innspýting teygja blása mótun (ISBM). EBM nær yfir breiðasta svið - allt frá litlum flöskum til 2000 lítra tanka - og skiptist í samfelldar vélar fyrir litla hluta og rafgeymavélar fyrir stóra. IBM framleiðir litlar flöskur með nákvæmum hálsi. ISBM framleiðir glærar PET flöskur. Varan þín ræður gerðinni. Finndu það í töflunni hér að neðan.
Sérhver hol plastvara kemur úr einni af þremur vélafjölskyldum. Veldu þann rétta og línan þín rennur þunn í mörg ár. Veldu rangan og engin stilling mun bjarga þér.
Kaupendur ná oft til okkar eftir margra vikna ruglingslegar rannsóknir. Flestar greinar telja upp þessar þrjár tegundir, lýsa hverri í tveimur setningum og hætta. Enginn útskýrir undirgerðirnar - og fyrir stóra gáma er undirtegundin hin raunverulega ákvörðun.
Þessi leiðarvísir lagar það. Við smíðum þrýstiblástursmótunarvélar, svo við þekkjum þá fjölskyldu innan frá. Fyrir hinar tvær tegundirnar segjum við þér hvað þær gera vel og hvenær á að leita annars staðar - þar á meðal fjarri okkur.
Helstu tegundirnar þrjár í hnotskurn
| EBM | IBM | ISBM | |
|---|---|---|---|
| Hvernig það virkar | Þrýstir út rör (parison), blásar það upp í mót | Sprautar forformi og blæs því síðan | Sprautar inn PET forformi, teygir það og blæs það |
| Stærðarsvið | Breiðastar — litlar flöskur í 2000 L tanka | Lítil - venjulega undir 1 L | Lítil til miðlungs — vatns- og drykkjarflöskur |
| Undirskriftarstyrkur | Stórir hlutar, handföng, marglaga veggir | Nákvæmir hálsar, ekkert klippt rusl | Glærar, sterkar, léttar PET flöskur |
| Dæmigert efni | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Dæmigerðar vörur | Jerry dósir, trommur, IBC tankar, eldsneytistankar, leikföng | Pilluflöskur, snyrtivörukrukkur, dropar | Vatn, gos, safi, matarolíuflöskur |
Extrusion blása mótun (EBM)
Þrýstiblástursmótunarvél bræðir plast, þrýstir því í gegnum deyja sem holt rör sem kallast parison, lokar síðan móti utan um rörið og blásar það upp með lofti. Plastið tekur lögun mótsins, kólnar og losnar út.
EBM nær yfir fleiri vörur en hinar tvær tegundirnar samanlagt. Það sér um handföng (innbyggða tegund á jerry dósum), fjöllaga veggi og stærðir sem engin önnur aðferð nær. Það keyrir einnig ódýrasta verkfærin af þremur fyrir sambærilega hluti.
Fjölskyldan skiptist í tvær greinar og þessi skipting skiptir meira máli en flestir kaupendur gera sér grein fyrir. Við bárum þær saman ítarlega í okkarrafgeymir vs samfelldur leiðarvísir— hér er stutta útgáfan.
Stöðugar extrusion vélar
Stöðugar vélar þrýsta út búrið stanslaust og mótin skutlast inn til að ná henni. Þeir skara fram úr í litlum ílátum í miklu magni - flöskur, daglegar efnaumbúðir, jerry dósir allt að um 15 lítra.
Tvær smíðir eru til í úrvalinu okkar. Móthreyfingarvélar höndla 2–15 L með klemmu frá 40 til 165 kN. Vélar með bogadregnum armum bæta við hraða og 1–6 laga sampressun fyrir 5–30 L hluta. Skoðaðusamfellt vélasviðfyrir heildarlínuna.
Uppsöfnunarvélar (geymsluhaus).
Uppsöfnunarvélar safna fullri hleðslu af bræðslu í geymsluhylki og skjóta því síðan út í einu snöggu skoti. Sá hraði myndar stórt parison áður en þyngdaraflið teygir sig og þynnist það. Stórir hlutar hafa enga aðra leið.

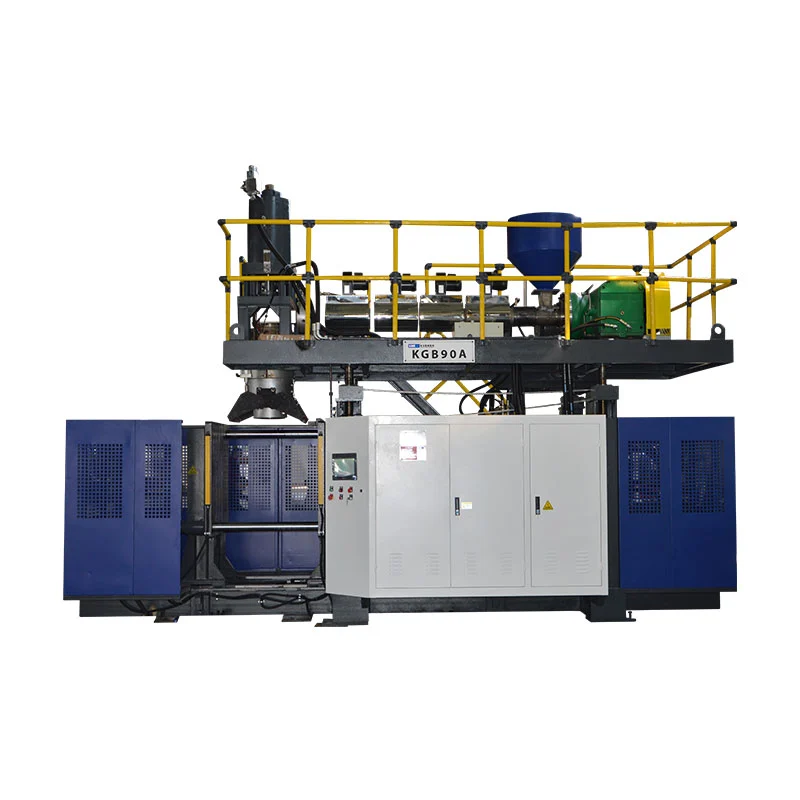

Rauntölur sýna kvarðann. OkkarKGB80Agerir 30 L tunnu með 215 kN klemmu og 5 L rafgeyma. Þriggja strokkaKGS1000L-IBCgerir 1000 L IBC tanka með 1000 kN af klemmu og tvennum 100 mm skrúfum. Thesvið rafgeymatoppar við 2000 L ílát og 1800 kN.
Sprautublástur (IBM)
Sprautublástursmótunarvél vinnur í tveimur þrepum á einni vél. Í fyrsta lagi sprautar það fast forform með fullbúnum hálsi. Síðan flytur það heita forformið yfir á blástursstöð og blásar upp líkamann.
Ávinningurinn er nákvæmni. Hálsinn kemur út sprautumótaður, þannig að þræðir og þéttifletir ná nákvæmri stærð við hvert skot. IBM framleiðir heldur ekkert rusl þar sem ekkert er klippt.
Skiptingin er stærð. IBM hentar litlum ílátum, venjulega undir einum lítra - pilluflöskur, snyrtivörukrukkur, dropaflöskur. Fyrir allt með handfangi eða alvöru rúmmáli tekur EBM við. Kinggle leggur áherslu á EBM; ef varan þín er 100 ml lyfjaflaska þjónar IBM sérfræðingur þér betur og við munum segja það.
Sprautu teygjublástur (ISBM)
Sprautu teygjublástursvél gerir glæru PET flöskurnar sem þú drekkur úr. Það hitar PET forform, teygir það eftir endilöngu með stöng og blæs því út á sama tíma. Þessi tvíátta teygja stillir saman fjölliðakeðjunum.
Jafnrétti er galdurinn. Það gefur PET gler-eins skýrleika, styrkleika og létta þyngd - gosflaska lifir af kolsýringu undir þrýstingi við nokkra tugi gramma.
ISBM keyrir í tveimur uppsetningum. Eins þrepa vélar móta og blása forformið í einni vél, sem hentar smærri keyrslum og sérsniðnum formum. Tveggja þrepa línur kaupa eða móta forform sérstaklega og blása þær á miklum hraða - staðallinn fyrir fjöldadrykkjaframleiðslu. PET drykkjarvinna býr hér, ekki í EBM.
Hvaða vélargerð gerir vöruna þína?
Lesendur koma með vöru, ekki ferli. Snúðu því borðinu. Finndu vöruna þína til vinstri og lestu vélargerðina þína til hægri.
| Varan þín | Vélargerð | Hvers vegna |
|---|---|---|
| PET vatn / gosflaska | ISBM | Teygja gefur PET skýrleika og styrk |
| Pilluflaska, snyrtivörukrukka | IBM | Nákvæmar hálsar, ekkert klippt rusl |
| Þvottaefni / sjampóflaska | EBM - samfellt | Hratt hringrás, handföng, litir, útsýnisrönd |
| Jerry dós (1–15 L) | EBM - samfellt | Innbyggð handföng, mikil afköst |
| Efnatromma (30–250 L) | EBM - rafgeymir | Heavy parison þarf geymt skot |
| IBC tankur (1000 L) | EBM — rafgeymir, 3 strokka | Eina leiðin í svona stórt kirkjugarð |
| Eldsneytistankur fyrir bíla | EBM — rafgeymir, marglaga | Sex laga veggur hindrar eldsneytisgufu |
| Vatnstankur, kajak, vegriði | EBM - rafgeymir | Sjáið okkarblástur vs snúningsmótunsamanburður |
Einn gaffli í viðbót situr andstreymis þessu öllu. Ef hluti þinn gæti verið solid í stað þess að vera holur, lestu okkarblástur vs sprautumótunleiðbeina fyrst.
Kaupasjónarmið eftir tegund
Vélargerð setur lögun fjárfestingar þinnar, ekki bara ferlið. Innkaupastjórar ættu að vega fjóra þætti áður en þeir biðja um tilboð frá hvaða framleiðanda blástursvéla sem er.
Uppbygging verðs.Innan EBM, verðkvarðar með stærð gáma, klemmukrafti, stöðvafjölda og lagafjölda. Flöskuvél og IBC lína eru mismunandi eftir stærðargráðu. Enginn heiðarlegur birgir gefur upp verð áður en hann sér hlut þinn - kostnaður fer eftir gerð vélar og framleiðslukröfum.
Orkunotkun.Orkuvog með vélastærð. Vörulistinn okkar sýnir raunveruleg meðaltöl: 12–18 kW á 2 L vél, 27–37 kW á 30 L KGB80A, 110–150 kW á IBC línunni. Spyrðu alla birgja um sömu tölu, berðu síðan saman orku á hvern fullunninn hluta, ekki á klukkustund.
Leiðslutími og eftirsölu.Stórar sérsniðnar vélar taka lengri tíma að smíða en venjulegar flöskuvélar. Spyrðu hver setur upp vélina, hver þjálfar rekstraraðila þína og hversu hratt varahlutir senda til þíns lands. Vél án stuðnings er framtíðarvandamál með nafnplötu.
Birgir dýpt.Spyrðu hversu marga verkfræðinga framleiðandinn hefur og hvaða vörumerki íhluta sitja inni í vélinni. Kinggle smíðar með Mitsubishi PLC, MOOG servóstýringu og OMRON og Schneider Electrics og skráir þau opinskátt. Birgir sem felur íhlutablaðið hefur ástæðu.
Þrjú mistök sem fyrstu kaupendur gera
Velja gerð eftir verði í stað vöru.Ódýrari vél af rangri gerð gerir enga seljanlega hluta. Læstu tegundinni fyrst. Semja um verð annað.
Hunsa EBM undirgerðina."Extrusion vél" er ekki forskrift. Samfelld vél getur ekki myndað 60 L tunnu og of stór rafgeymir sóar orku á flöskur. Okkarfimm þrepa valleiðbeiningargengur stærðarstærðfræðina.
Sleppir gallaða samtalinu.Hver tegund bregst á sinn hátt og vélaforskriftin ákveður hversu oft. Undirstærð klemma kemur með flass í hvert skot. Lestu leiðbeiningar okkar um bilanaleit áður en þú skrifar undir og spurðu birgjann þinn hvernig vélin kemur í veg fyrir hverja bilun.
Algengar spurningar
Hverjar eru helstu tegundir blástursmótunarvéla?
Þrjár helstu gerðir blástursmótunarvéla eru extrusion blása mótun (EBM), innspýting blása mótun (IBM) og innspýting teygja blása mótun (ISBM). EBM nær yfir breiðasta vöruúrvalið og skiptist í samfelldar vélar fyrir litla gáma og rafgeymavélar fyrir stóra hluta eins og tunnur og IBC tanka. IBM framleiðir litlar flöskur með nákvæmum hálsi. ISBM framleiðir glærar PET flöskur.
Hver er munurinn á extrusion og sprautublástursmótun?
Extrusion blása mótun myndar hol rör úr bráðnu plasti, blása það síðan upp í mót. Sprautublástur sprautar fyrst fast forform með fullunnum hálsi, blæs síðan forforminu í lokaform. EBM sér um breiðasta stærðarsviðið, allt frá flöskum upp í 2000 lítra tanka. IBM hentar litlum flöskum sem þurfa nákvæmar hálsmál, eins og lyfjaílát.
Hvaða gerð blástursvélar er best fyrir stóra ílát eins og tunnur og IBC tanka?
Útblástursblástursvélar (geymsluhaus) búa til stóra ílát. Geymirinn geymir fulla hleðslu af bræðslu, hleypir henni svo hratt út — áður en þunga skálinn teygir sig og þynnist af eigin þunga. Rafgeymisvið Kinggle nær frá 20 lítra vélum til þriggja strokka kerfa fyrir 1000 lítra IBC tanka og 2000 lítra ílát.
Hvers konar blástursmótunarvél gerir PET vatnsflöskur?
Injection stretch blása mótun (ISBM) vélar búa til tær PET vatn og drykkjarflöskur. Ferlið teygir upphitaða forform eftir endilöngu á meðan það blæs, sem stillir fjölliðuna og gefur PET skýrleika og styrk. Tveggja þrepa ISBM, þar sem forform eru mótuð sérstaklega og blásin síðar, ræður ríkjum í framleiðslu á miklu magni af drykkjum.
Hvað kostar blástursvél?
Kostnaður fer eftir gerð vélarinnar og forskrift. Innan blástursmótunar, verðkvarðar með stærð gáma, klemmukrafti, stöðvafjölda, lagafjölda og sjálfvirkni í kringum vélina. Lítil flöskuvél og 1000 lítra IBC lína eru mismunandi eftir stærðargráðu. Hraðasta leiðin að raunnúmeri er tilgreind tilvitnun sem byggir á rúmmáli hlutar þíns, efni, veggþykkt og markframleiðsla.
Þekkirðu vöruna þína, ekki viss um vélina?
Ef þú ert að meta blástursmótunarvél fyrir framleiðslulínuna þína, getur verkfræðiteymi okkar hjálpað þér að staðfesta rétta gerð og uppsetningu út frá vörustærð, efni og framleiðslumarkmiðum þínum. Sendu hlutaupplýsingarnar og við svörum með tilgreindum tilmælum - þar á meðal heiðarlegri tilvísun ef varan þín tilheyrir vél sem við smíðum ekki. Byggt útblástursblástursmótunarvélar síðan 2002, með 15 verkfræðingum í teyminu.
Spyrðu hvaða vél passar vöruna þína →Þrjár gerðir, ein regla: varan velur vélina. PET flöskur fara til ISBM. Nákvæmir litlir hálsar fara til IBM. Allt annað - allt frá sjampóflöskum til 2000 lítra tanka - tilheyrir pressuðu blástursmótun, skipt á millisamfelltografgeymirvélar. Finndu vöruna þína í uppflettitöflunni og stærðaðu síðan vélina meðvalleiðbeiningar.
